Axialkolbenpumpen
Axialkolbenmaschinen werden sowohl in der Industriehydraulik unter anderem in Pressen, Prüfständen oder Kunststoffmaschinen als auch in der Mobilhydraulik beispielsweise in Fahrzeugen mit hydrostatischer Kraftübertragung eingesetzt.
Das Fördervolumen wird durch in axialer Richtung angeordnete Kolben erzeugt, die sich auf einer schräg zur Drehachse liegenden Scheibe abstützen. So werden der Hub der einzelnen Kolben und damit ein pulsierender Förderstrom erzeugt. Die Frequenz der Pulsation hängt von der Antriebsdrehzahl und der Anzahl der Kolben ab. Axialkolbenpumpen sind sowohl mit verstellbarem als auch mit konstantem Fördervolumen verfügbar.
Schrägscheibe oder Schrägachse
Grundsätzlich gibt es zwei Konstruktionsprinzipien für Axialkolbenpumpen. Bei den Schrägscheibenpumpen wie der Parker Baureihe PVplus, wird die Zylindertrommel in Rotation versetzt, während die Schrägscheibe fest steht. Der Neigungswinkel der Schrägscheibe ist verstellbar. Damit ändert sich der Hubweg der einzelnen Kolben. Der Förderstrom lässt sich somit stufenlos verstellen und an den Bedarf anpassen. Steht die Schrägscheibe senkrecht, d. h. ihr Neigungswinkel ist gleich Null, ist der Förderstrom ebenfalls Null. Schrägscheibenpumpen sind sowohl für den Einsatz in geschlossenen als auch in offenen Kreisläufen geeignet. Vorteilhaft sind das kleine Einbauvolumen sowie die schnellen Verstellzeiten.
Bei den Schrägachsenpumpen wie der Parker Baureihe F1 oder der Zweikreispumpe Baureihe F2, ist die Zylindertrommel um bis zu 45° zur Antriebsachse geneigt. Die Kolben sind mittels Kugelgelenk auf dem Triebflansch montiert. Jeder Kolben wird durch die Rotation der Zylindertrommel pro Umdrehung einmal vor- und zurückbewegt und führt damit einen Saug- und Druckhub pro Umdrehung aus. Verstellbare Schrägachsenpumpen haben eine schwenkbare Zylindertrommel. Durch den veränderbaren Neigungswinkel kann der Förderstrom verstellt werden.
Die Vorteile der Schrägachsenpumpen sind bessere Wirkungsgrad und das sehr gute Ansaugverhalten. Sie können jedoch nicht – im Unterschied zu den Axialkolbenpumpen mit Schrägscheibe – als Mehrfachpumpen ausgeführt werden.
Große Auswahl zur optimalen Anpassung an die Systemanforderungen

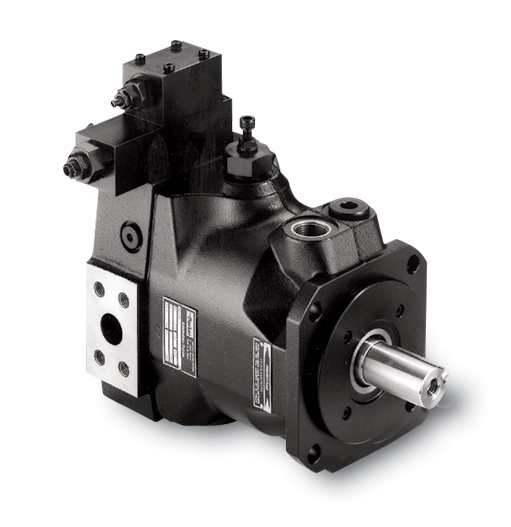

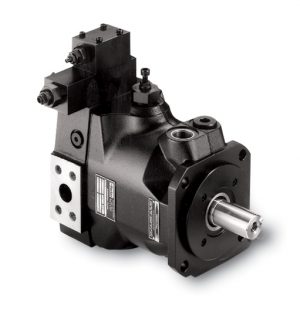

Die Parker Baureihe PVplus deckt Fördermengen von 16 cm3/U bis 360 cm3/U bei Betriebsdrücken bis 350 bar ab. Eine umfassende Auswahl an Reglervarianten ist verfügbar – vom Standarddruckregler, mit dem ein vorgegebener Systemdruck konstant gehalten werden kann bis zum Load-Sensing-Regler, mit dem die Fördermenge an den jeweiligen Systembedarf angepasst wird. Aber auch Leistungsregler und elektrohydraulische Regler sind lieferbar.

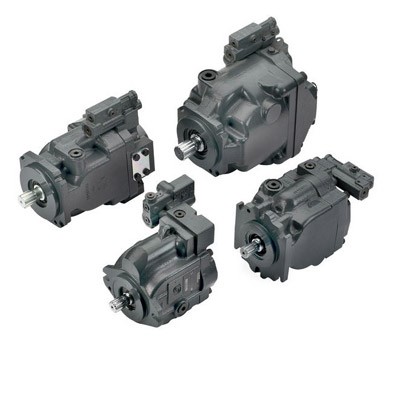

Für Anwendungen mit offenem Kreislauf bietet Danfoss für den Bereich von 25 cm3/U bis 147 cm3/U die Baureihe 45 für Drücke bis 400 bar an. Auch hier gibt es eine umfassende Auswahl an Verstellmöglichkeiten -einschließlich der Ansteuerung über den Danfoss PLUS+1®-Controller. Die Danfoss Baureihe D1 deckt den Bereich von 145 cm3/U bis 260 cm3/U ab.

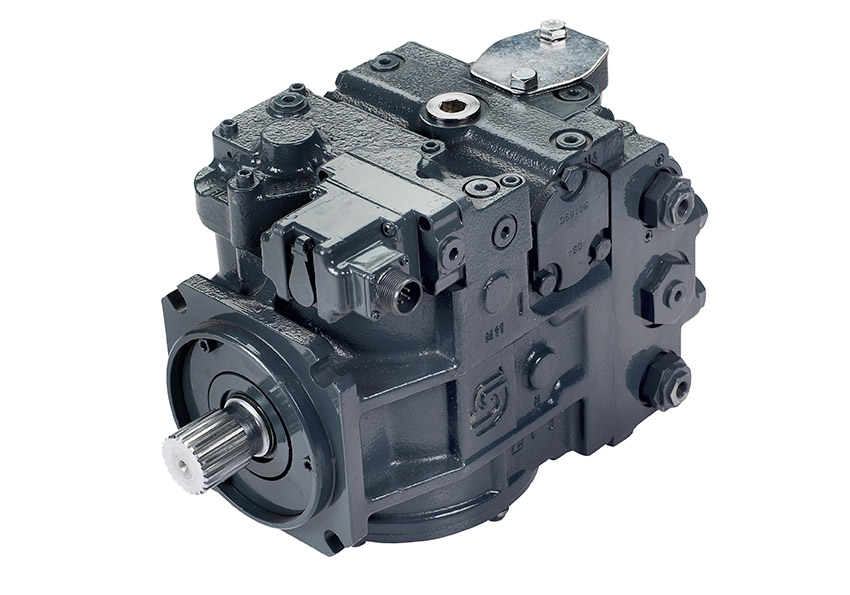

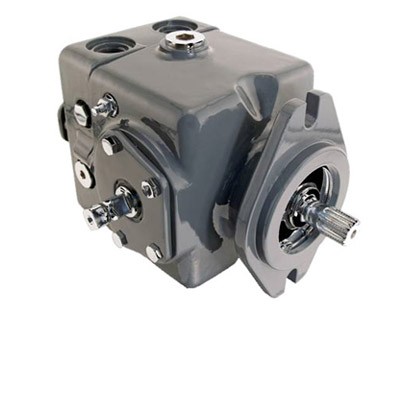

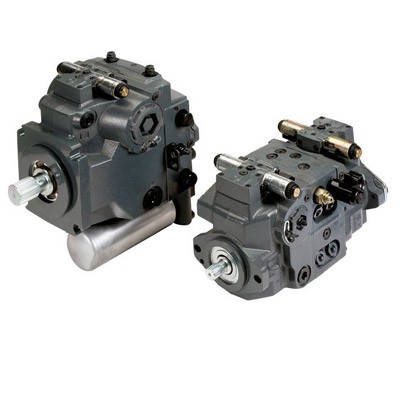

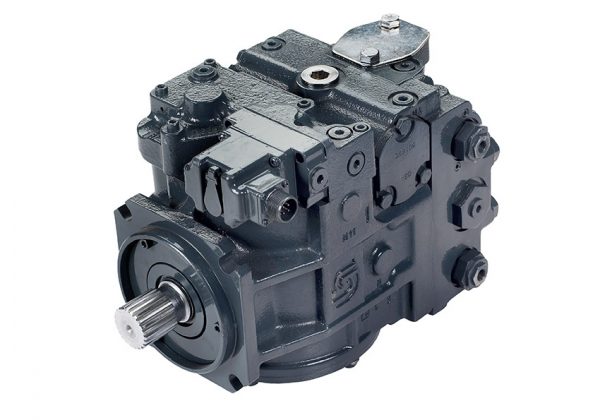

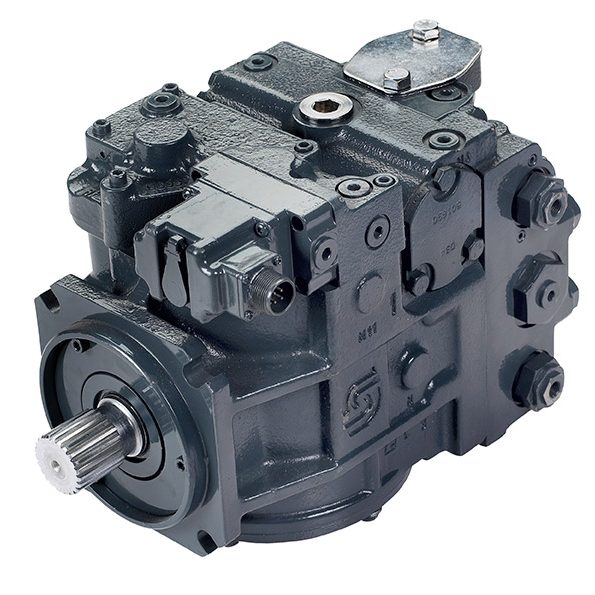

Für Anwendungen im unteren bis mittleren Leistungsbereich bietet Danfoss die Baureihe LPV für geschlossene Kreisläufe an. Fördermengen von 25 cm3/U bis 35 cm3/U bei Betriebsdrücken bis 345 bar sind möglich. Für Fördermengen bis 250 cm3/U und Drücke bis 480 bar bietet Danfoss die Baureihe 90 bzw. die Baureihe H1 an. Diese Baureihen bieten eine große Auswahl an Verstellmöglichkeiten und sind kompatibel mit dem programmierbaren Danfoss PLUS+1®-Controller.

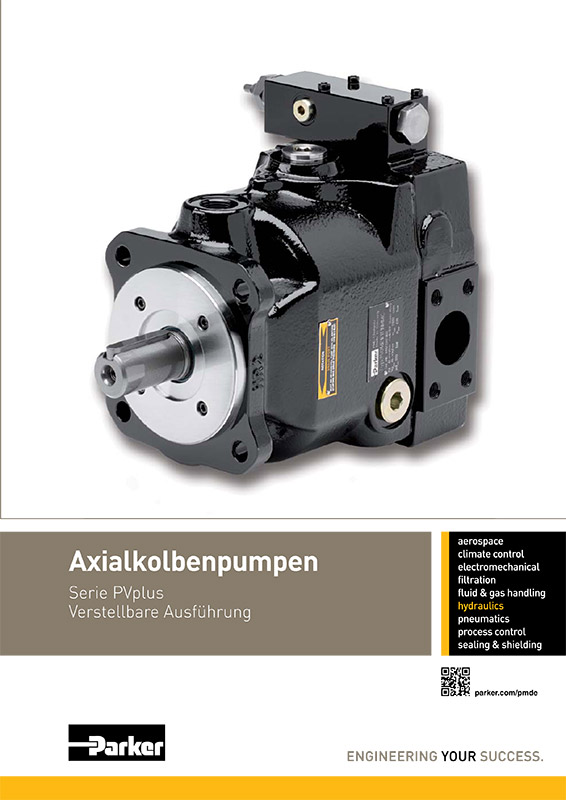

Parker Katalog „Axialkolbenpumpen Serie PVplus“
Mit Durchtrieb für Einfach- und Mehrfachpumpen
Die Baureihe PVplus deckt Fördermengen von 16 cm3/U bis 360 cm3/U bei Betriebsdrücken bis 350 bar ab. Eine umfassende Auswahl an Reglervarianten ist verfügbar.
