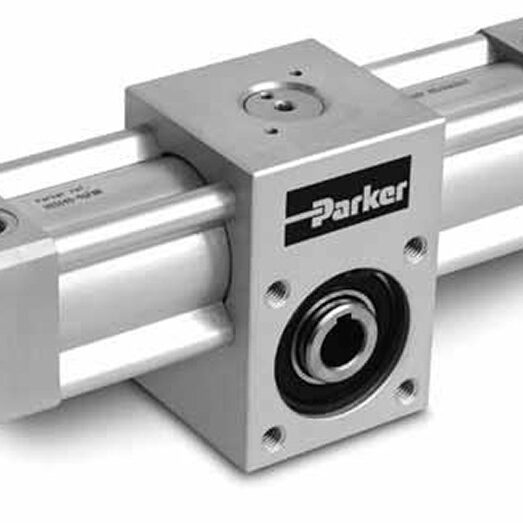

Pneumatische Drehantriebe – Parker Baureihe VRS/VRA
Pneumatische Drehantriebe wandeln die lineare Bewegung von zwei einfachwirkenden Zylindern, die entgegengesetzt angeordnet sind in eine Rotationsbewegung um. Dies geschieht über ein Zahnstangengetriebe. Drehantriebe werden dort eingesetzt, wo eine Drehbewegung mit Drehrichtungsumkehr erforderlich ist – beispielsweise bei Durchmischungsvorgängen von Stoffen oder beim Öffnen und Schließen von Ventilen.
Verschiedene Ausführungen zur bestmöglichen Anpassung an die Anwendungsbedingungen
Die Standardausführung VRS ist mit Bohrungsdurchmessern von 32 mm bis 125 mm und Standarddrehwinkeln von 96°, 186° und 366° lieferbar. Die Ausführungsvariante VRA ist mit Durchmessern von 32 mm bis 80 mm lieferbar. Sie ist geeignet für aggressive Einsatzbedingungen; dies wird erreicht durch eine dichte Aluminiumabdeckung für die Spielausgleichsschraube, einen dichten Einbauraum für das Zahnstangengetriebe, dichte Wälzlager aus rostfreiem Stahl sowie einem Kolben, Zuganker und Schrauben aus rostfreiem Stahl. Auch für die Ausführung VRA betragen die Standarddrehwinkel 96°, 186° oder 366°.
Ein Betrieb mit geölter oder ungeölter, getrockneter gefilterter (40 μm) Druckluft ist möglich. Der zulässige Temperaturbereich liegt zwischen -10°C und 60°C. Für die Bohrungsdurchmesser von 32 mm bis 80 mm liegt der Druckbereich zwischen 0,5 bar und 10 bar, für die Durchmesser 100 mm und 125 mm zwischen 0,3 bar und 10 bar. Bei einem Durchmesser von 125 mm und einem Druck von 10 bar lässt sich – je nach betriebsbedingten Verlusten – ein Drehmoment von bis zu 460 Nm erreichen.
Sensortechnik – elektronische Sensoren oder Reed-Sensoren
Die Ausführungen VRSM und VRAM sind mit einem Magnetkolben ausgestattet.
Verfügbar sind elektronische Sensoren oder Reed-Sensoren.
Die Reed-Sensoren haben als Basis die bewährte Reed-Schaltertechnologie. Sie sind einfach zu montieren und verfügen über eine deutliche LED-Anzeige. Zudem sind sie gut geschützt am Drehantrieb eingebaut.
Die elektronischen Sensoren sind Halbleitersensoren. Sie haben keine beweglichen Teile und verfügen standardmäßig über einen Schutz gegen Kurzschluss und Spannungsspitzen. Sie eignen sich besonders gut für Anwendungen mit hohen Ein- und Ausschaltfrequenzen sowie mit sehr hohen Anforderungen an die Lebensdauer.
Parker Katalog „Drehantriebe“

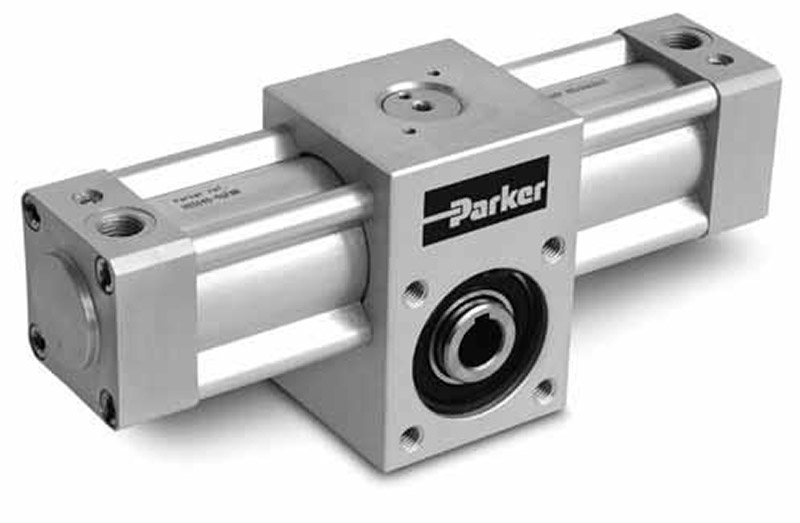

Baureihe VRS/VRA
Drehantriebe VRS/VRA von Parker wandeln die Linearbewegung von zwei entgegengesetzt angeordneten, einfachwirkenden Zylindern in eine Rotationsbewegung um. Dies geschieht über ein Zahnstangengetriebe.
