Hydraulische Pressensteuerung nach DIN EN 693 und DIN EN ISO 16092-3

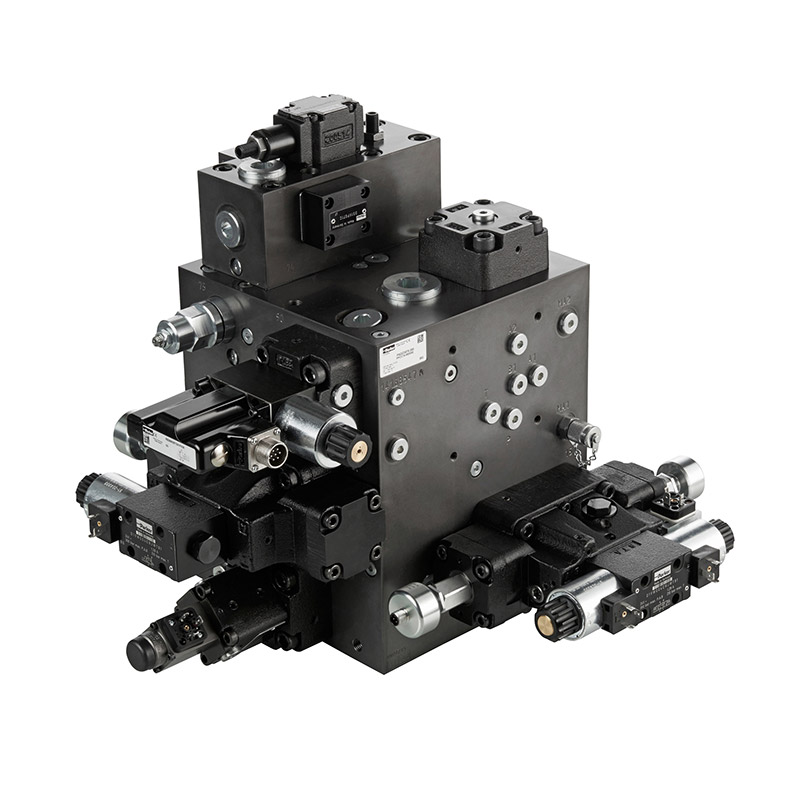

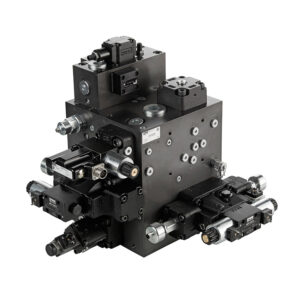

Die Pressensteuerblöcke der Parker Baureihe PPCC sind baumustergeprüft. Die Sicherheitsanforderungen der DIN ISO 16092-3:2018 für die hydraulische Seite der Pressensteuerung können damit in vollem Umfang erfüllt werden. Die Baureihe PPCC kann auch für Pressen nach DIN EN 289:2014-09 – also für Formpressen und Spritzpressen – eingesetzt werden.

Hohe Sicherheitsstandards erreichbar

Mit Pressensteuerblöcken der Parker Baureihe PPCC können hydraulische Pressen so konzipiert, gebaut oder umgebaut werden, dass das erforderliche Leistungsniveau für die Sicherheitsfunktionen gemäß DIN EN ISO 13849-1 erreicht wird.

Die Sicherheitsanforderungen für hydraulische Pressen, die sich aus der EG Maschinenrichtlinie 2006/42/EG ergeben und die in der DIN EN ISO 16092-3 konkretisiert werden, lassen sich vollständig erfüllen. Das gilt auch für Sicherheitsanforderungen der DIN EN 693.

Exakte Anpassung an die Pressenfunktionen durch modularen Aufbau

Die Parker Baureihe PPCC ist modular aufgebaut. Eine komplette Pressensteuerung gemäß DIN EN ISO 16092-3 kann durch Auswahl einer entsprechenden Ventilbestückung sowie durch Zusatzblöcke exakt an die geforderten Funktionen einer hydraulischen Presse angepasst werden. Dabei wird die Sicherheit der Pressensteuerung durch zusätzliche Funktionen nicht beeinträchtigt.

Der PPCC-Grundblock verfügt standardmäßig über alle Funktionen, die für eine Pressensteuerung nach den erwähnten Normen erforderlich sind:

  • Druckbegrenzungsventil zur Begrenzung des Drucks am P-Anschluss des Steuerblocks
  • Sichere Schaltung durch stellungsüberwachte Ventile
  • Druckventil zur Absicherung der Stangenseite des Pressenzylinders

Durch zusätzliche Ventile bzw. Zusatzblöcke im Grundblock lassen sich weitere Funktionen realisieren. Dabei ist der Aufbau kompakt und übersichtlich. Der Zugang zu allen Geräten ist einfach. Die Versorgungsanschlüsse können sowohl seitlich als auch rückseitig angeordnet werden. Das ermöglicht eine optimale Einbindung des Steuerblocks in das Gesamtsystem. Die Load Sensing-Funktion ist im Grundblock integriert. Optional kann ein Modul für den Einrichtbetrieb ergänzt werden.

Die Baureihe PPCC ist in den Nenngrößen NG10, NG16, NG25 und NG32 verfügbar.

UVV-Pressenprüfung – Sicherheit und Verfügbarkeit

Unsere Spezialisten sind „befähigte Personen“ im Sinne der Betriebssicherheitsverordnung und beraten Sie kompetent zum Thema UVV-Sicherheitsprüfung sowie bei einer anstehenden Wartung oder Reparatur.

Erfahren Sie mehr dazu in unserer Rubrik UVV-Pressenprüfung

Parker Katalog „Hydraulische Pressensteuerung nach DIN EN 693 / DIN ISO 16092-3“

Parker Katalog „Hydraulische Pressensteuerung nach DIN EN 693 / DIN ISO 16092-3“

Baumustergeprüfte Pressensteuerblöcke von Parker

Die PPCC Pressensteuerblöcke ermöglichen die Einhaltung der allgemeinen Sicherheitsstandards bei Erfüllung der Vorgaben der ISO 13849-1 an die Sicherheitsfunktionen.
