Turbinen Verstellung Leitschaufeln

Hydraulische Verstellung von Turbinenleitschaufeln.

Kunde

Spezialist für Kleinwasserkraftanlagen.

Anwendung

Wasserkraftwerk

Kundenanforderungen

  • Kompakter Aufbau nach Kundenvorgabe.
  • Pulsationsarmer Betrieb.
  • Enger Temperaturbereich für Hydrauliköl.
  • Hohe Anforderung an Verfügbarkeit und Zuverlässigkeit.
  • Aufstellungsort: Süd-Amerika.

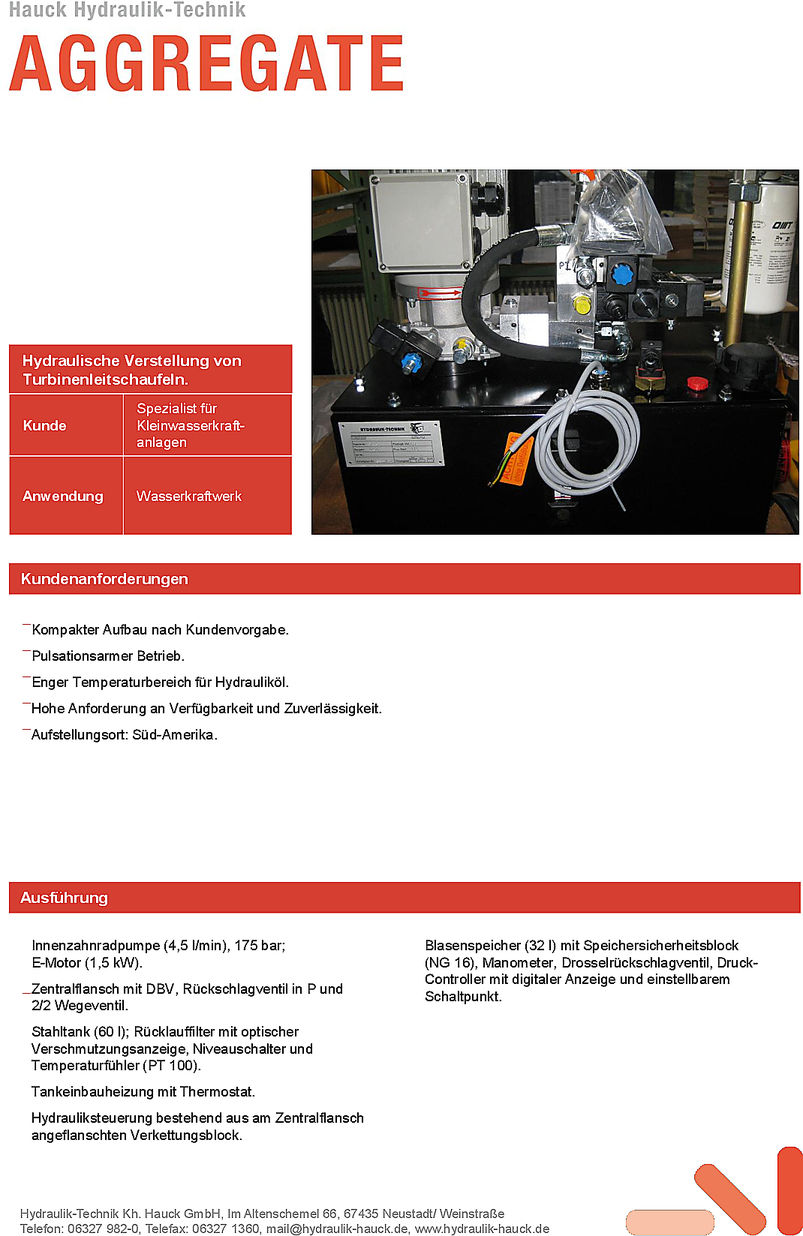

PDF Projekt Turbinen Verstellung Leitschaufeln

Download PDF

Projekt Turbinen Verstellung Leitschaufeln

Ausführung

Innenzahnradpumpe (4,5 l/min), 175 bar; E-Motor (1,5 kW).

Zentralflansch mit DBV, Rückschlagventil in P und 2/2 Wegeventil.

Stahltank (60 l); Rücklauffilter mit optischer Verschmutzungsanzeige, Niveauschalter und Temperaturfühler (PT 100).

Tankeinbauheizung mit Thermostat.

Hydrauliksteuerung bestehend aus am Zentralflansch angeflanschten Verkettungsblock.

Blasenspeicher (32 l) mit Speichersicherheitsblock (NG 16), Manometer, Drosselrückschlagventil, Druck-Controller mit digitaler Anzeige und einstellbarem Schaltpunkt.
