Schubaufgeber

Stanze zur Weiterverarbeitung von Kunststoffprofilen.

Kunde

Sondermaschinenbau

Anwendung

Aggregat zur Versorgung einer Stanze.

Kundenanforderungen

  • Kompakter Aufbau aufgrund des vorgegebenen, sehr begrenzten Einbauraums.
  • Liegender Aufbau der Speicher wegen der Einbausituation erforderlich.
  • Hohe Taktfrequenz des Stanzwerkzeugs mit entsprechenden Anforderungen an die Schaltzeiten der Wegeventile.
  • Hohe Temperaturen und Luftfeuchtigkeit am Aufstellungsort.
  • Aufstellungsort: Süd-Amerika.

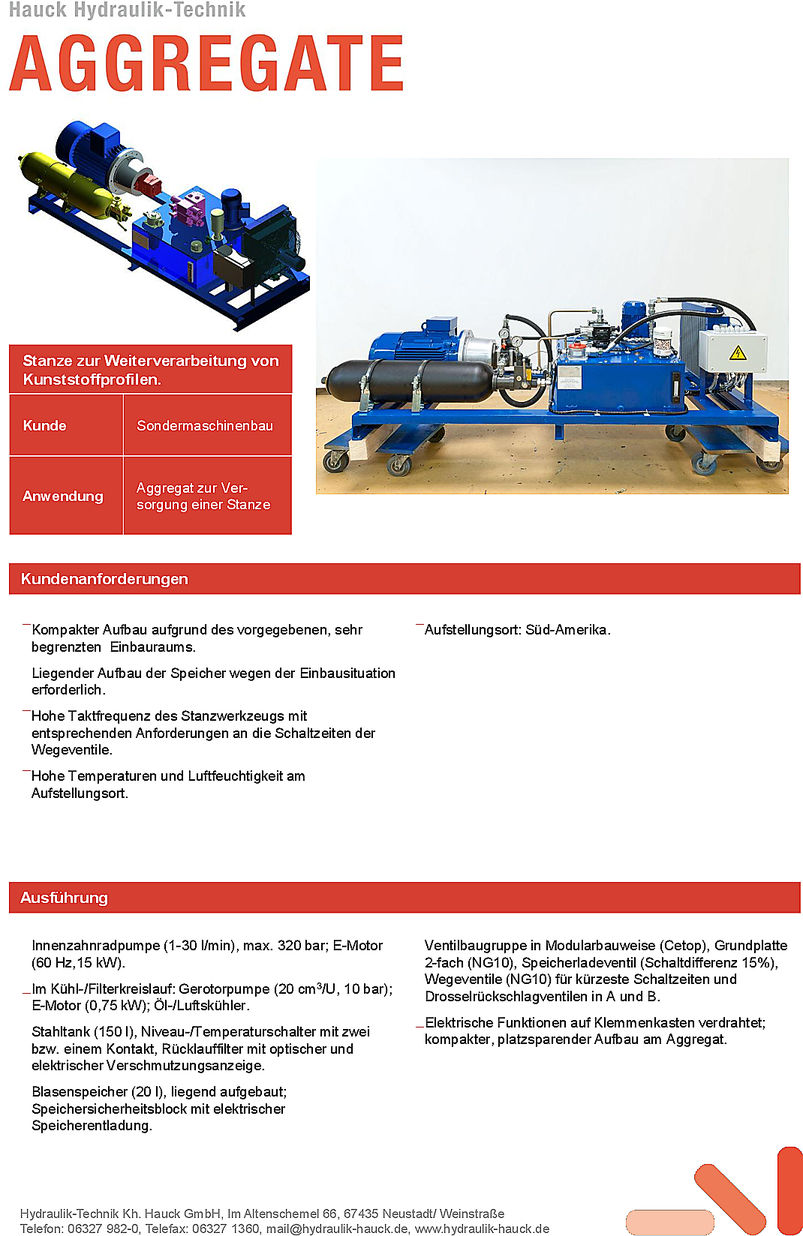

PDF Projekt Stanze Kunststoffprofile
Projekt Stanze Kunststoffprofile

Ausführung

Innenzahnradpumpe (1-30 l/min), max. 320 bar; E-Motor (60 Hz,15 kW).

Im Kühl-/Filterkreislauf: Gerotorpumpe (20 cm 3 /U, 10 bar); E-Motor (0,75 kW); Öl-/Luftskühler.

Stahltank (150 l), Niveau-/Temperaturschalter mit zwei bzw. einem Kontakt, Rücklauffilter mit optischer und elektrischer Verschmutzungsanzeige.

Blasenspeicher (20 l), liegend aufgebaut; Speichersicherheitsblock mit elektrischer Speicherentladung.

Ventilbaugruppe in Modularbauweise (Cetop), Grundplatte 2-fach (NG10), Speicherladeventil (Schaltdifferenz 15%), Wegeventile (NG10) für kürzeste Schaltzeiten und Drosselrückschlagventilen in A und B.

Elektrische Funktionen auf Klemmenkasten verdrahtet; kompakter, platzsparender Aufbau am Aggregat.
