Industrieofen Vorwärmung

Vorwärmung von großen Werkstücken.

Kunde

Industrieofenbau

Anwendung

Vorwärmung von großen Werkstücken.

Kundenanforderungen

  • Kompakter Aufbau nach Kundenvorgabe.
  • Realisierung von vorgegebenen Geschwindigkeiten für das Öffnen und Schließen des Ofens.
  • Hohe Anforderung an Verfügbarkeit und Zuverlässigkeit.
  • Aufstellungsort: Deutschland.

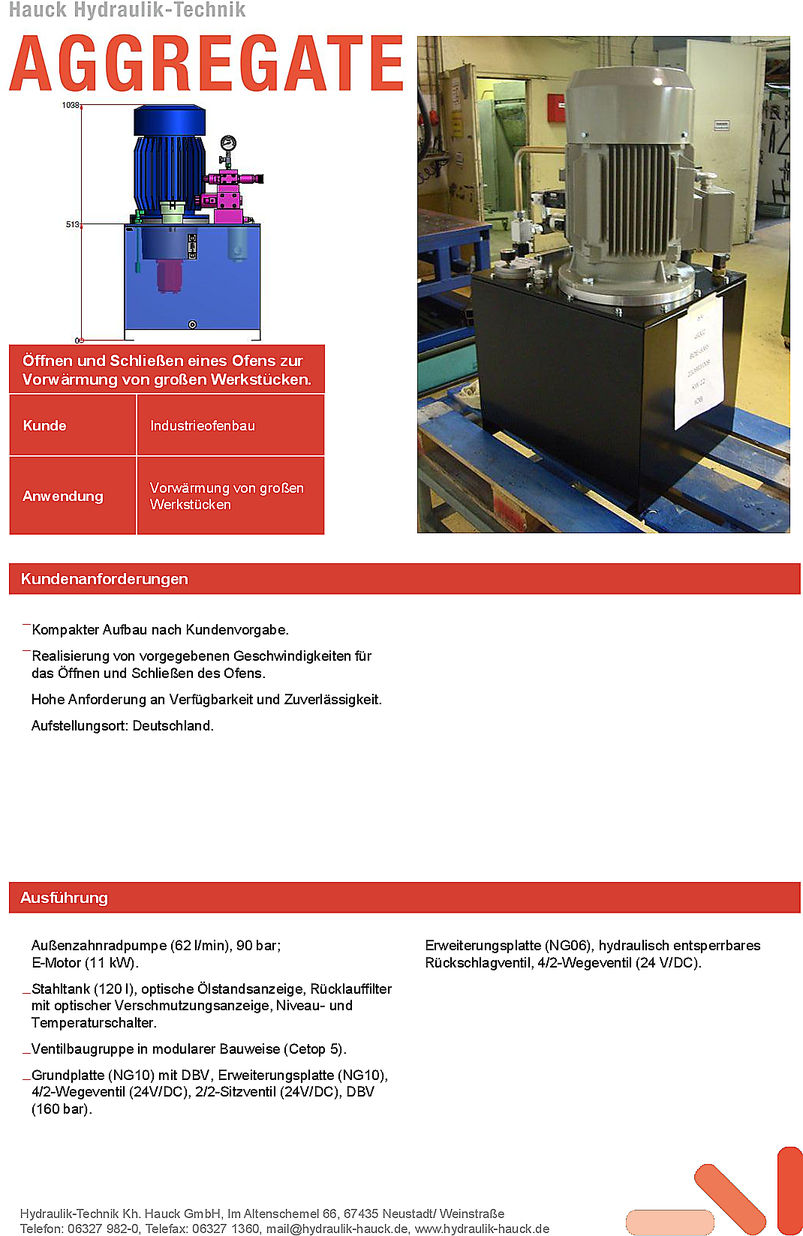

PDF Projekt Industrieofen Vorwaermung

Download PDF

Projekt Industrieofen Vorwaermung

Ausführung

Außenzahnradpumpe (62 l/min), 90 bar; E-Motor (11 kW).

Stahltank (120 l), optische Ölstandsanzeige, Rücklauffilter mit optischer Verschmutzungsanzeige, Niveau- und Temperaturschalter.

Ventilbaugruppe in modularer Bauweise (Cetop 5).

Grundplatte (NG10) mit DBV, Erweiterungsplatte (NG10), 4/2-Wegeventil (24V/DC), 2/2-Sitzventil (24V/DC), DBV (160 bar).

Erweiterungsplatte (NG06), hydraulisch entsperrbares Rückschlagventil, 4/2-Wegeventil (24 V/DC).
