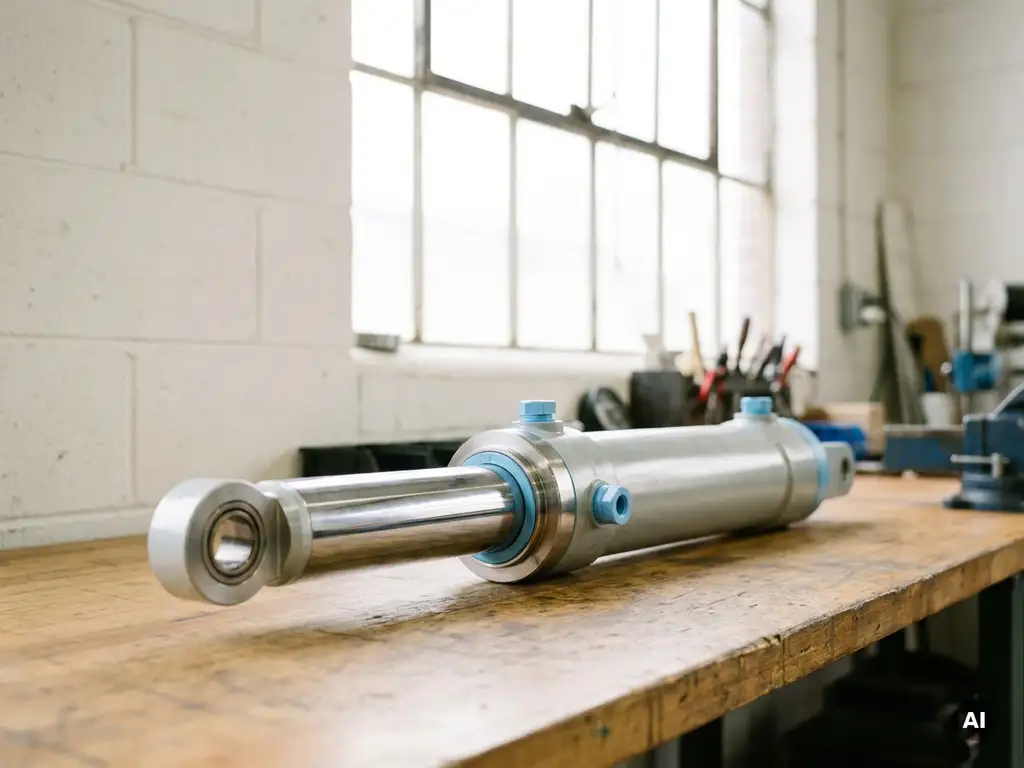

Einen undichten Hydraulikzylinder abzudichten gelingt in vielen Fällen durch den gezielten Wechsel der Dichtungen. Dazu wird der Zylinder ausgebaut, gereinigt, zerlegt und mit einem passenden Dichtsatz neu bestückt. Ob diese Reparatur im eigenen Betrieb durchführbar ist, hängt von der Zylinderart, dem Schadensausmaß und den verfügbaren Werkzeugen ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Diagnose, Ursachen, Dichtungstypen und die konkrete Vorgehensweise.

Woran erkennt man, dass ein Hydraulikzylinder undicht ist?

Ein undichter Hydraulikzylinder macht sich in der Regel durch sichtbare Ölspuren an der Kolbenstange oder am Zylindergehäuse bemerkbar. Weitere Anzeichen sind ein nachlassender Druck im System, eine träge oder ungleichmäßige Bewegung des Aktors sowie ein sinkender Ölstand im Hydraulikaggregat ohne erkennbare externe Ursache.

Grundsätzlich unterscheidet man zwischen äußerer und innerer Leckage. Bei der äußeren Leckage tritt Hydrauliköl sichtbar aus dem Zylinder aus, etwa entlang der Kolbenstangenführung oder an Anschlüssen. Diese Form ist leicht zu erkennen und lässt sich oft direkt lokalisieren. Die innere Leckage hingegen bleibt unsichtbar: Öl strömt dabei am Kolben vorbei von der Hoch- zur Niederdruckseite, ohne nach außen zu gelangen. Typisches Symptom ist ein Zylinder, der unter Last langsam einfährt oder seine Position nicht hält, obwohl äußerlich keine Ölspuren zu sehen sind.

Bereits kleine Mengen austretenden Öls sollten als Warnsignal ernst genommen werden. Ein Hydraulikzylinder, der Öl verliert, arbeitet nicht nur ineffizient, sondern stellt auch ein Sicherheitsrisiko dar und kann durch den anhaltenden Druckverlust weitere Komponenten im System schädigen.

Was sind die häufigsten Ursachen für Leckagen am Hydraulikzylinder?

Die häufigsten Ursachen für einen undichten Hydraulikzylinder sind verschlissene oder beschädigte Dichtungen, eine beschädigte Kolbenstangenoberfläche sowie Verunreinigungen im Hydrauliköl. Daneben spielen Überdruck, falsche Montage und Materialermüdung durch Alter oder thermische Belastung eine wesentliche Rolle.

Im Einzelnen lassen sich folgende Hauptursachen unterscheiden:

• Dichtungsverschleiß: Dichtungen aus Polyurethan, NBR oder PTFE unterliegen natürlichen Alterungsprozessen. Hohe Temperaturen, aggressive Medien oder schlicht lange Betriebsdauer führen dazu, dass das Material spröde wird, reißt oder seine Elastizität verliert.
• Beschädigte Kolbenstange: Kratzer, Riefen oder Korrosion auf der Kolbenstangenoberfläche zerstören die Dichtwirkung der Stangendichtung mechanisch. Selbst feine Beschädigungen können ausreichen, um eine dauerhafte Leckage zu verursachen.
• Verunreinigtes Hydrauliköl: Partikel im Öl wirken wie Schleifmittel und beschleunigen den Dichtungsverschleiß erheblich. Regelmäßige Ölanalysen und der Einsatz geeigneter Filter helfen, diesen Schadensmechanismus zu vermeiden.
• Überdruck im System: Druckspitzen, die über den zulässigen Betriebsdruck hinausgehen, können Dichtungen schlagartig zerstören oder dauerhaft verformen.
• Falsche Montage: Beim Einbau verdrehte, eingeklemmte oder falsch dimensionierte Dichtungen führen von Anfang an zu Leckagen.

Welche Dichtungen werden bei einem Hydraulikzylinder verwendet?

In einem Hydraulikzylinder kommen mehrere spezialisierte Dichtungstypen zum Einsatz, die jeweils unterschiedliche Aufgaben erfüllen. Die wichtigsten sind die Kolbendichtung, die Stangendichtung, der Abstreifer sowie statische Dichtungen wie O-Ringe an den Anschlüssen und Deckeln.

Jede dieser Dichtungen erfüllt eine spezifische Funktion:

• Kolbendichtung: Sie dichtet den Kolben gegenüber dem Zylinderrohr ab und verhindert innere Leckage zwischen den Druckräumen. Häufig werden hier Stützringe aus PTFE kombiniert mit elastomeren Dichtprofilen eingesetzt.
• Stangendichtung: Diese Dichtung verhindert, dass Öl entlang der Kolbenstange nach außen austritt. Sie ist die am häufigsten beanspruchte Dichtung im System, da die Kolbenstange bei jeder Hubbewegung durch sie hindurchgleitet.
• Abstreifer (Wiper): Er sitzt außen am Zylinderdeckel und streift beim Einfahren der Kolbenstange Schmutz, Staub und Feuchtigkeit ab. Damit schützt er die Stangendichtung vor Verunreinigungen von außen.
• Führungsbänder: Sie übernehmen die seitlichen Kräfte am Kolben und an der Stange, reduzieren Metallkontakt und verlängern die Lebensdauer der eigentlichen Dichtungen.
• Statische Dichtungen: O-Ringe und Flachdichtungen an Deckeln, Anschlüssen und Ventilblöcken verhindern Leckagen an ruhenden Verbindungsstellen.

Die Materialwahl richtet sich nach dem eingesetzten Hydraulikmedium, dem Druckbereich und den Betriebstemperaturen. Passende Hydraulikkomponenten und Dichtungen sollten stets auf den jeweiligen Einsatzfall abgestimmt sein.

Wie dichtet man einen Hydraulikzylinder Schritt für Schritt ab?

Um einen Hydraulikzylinder abzudichten, wird er zunächst drucklos gemacht und ausgebaut, anschließend zerlegt, gereinigt, mit einem neuen Dichtsatz bestückt und wieder zusammengebaut. Entscheidend ist dabei sauberes Arbeiten, das Verwenden des richtigen Dichtsatzes und die korrekte Montagereihenfolge.

Die folgende Schritt-für-Schritt-Anleitung beschreibt den grundsätzlichen Ablauf:

1. Anlage drucklos schalten und sichern: Vor allen Arbeiten muss das Hydrauliksystem vollständig drucklos sein. Restdruck im Zylinder oder in den Leitungen kann zu gefährlichen Situationen führen.
2. Zylinder ausbauen: Hydraulikleitungen lösen, Anschlüsse kennzeichnen und sauber verschließen, um Verunreinigungen zu vermeiden. Den Zylinder aus seiner Halterung nehmen.
3. Zylinder zerlegen: Zylinderdeckel lösen (je nach Bauart verschraubt, eingeschraubt oder mit Sicherungsring gesichert), Kolbenstange herausziehen, Kolben vom Stangenkopf trennen.
4. Alle Teile reinigen und prüfen: Zylinderrohr, Kolben und Kolbenstange gründlich reinigen. Kolbenstange auf Kratzer, Riefen und Korrosion prüfen. Beschädigte Stangen müssen vor der Neudichtung aufbereitet oder ersetzt werden.
5. Alten Dichtsatz entfernen: Alle alten Dichtungen, Führungsbänder und Abstreifer vollständig entfernen. Dichtungsnuten sorgfältig reinigen.
6. Neuen Dichtsatz einbauen: Die neuen Dichtungen leicht mit Hydrauliköl benetzen und ohne Beschädigung einsetzen. Auf korrekte Einbaurichtung achten, da viele Dichtprofile asymmetrisch sind.
7. Zylinder zusammenbauen und einbauen: Alle Teile in umgekehrter Reihenfolge zusammensetzen, Anzugsmomente beachten, Zylinder einbauen und Leitungen anschließen.
8. Funktionsprüfung: System langsam unter Druck setzen, Zylinder mehrfach ein- und ausfahren und alle Dichtstellen auf Leckagefreiheit prüfen.

Für die Beschaffung des passenden Dichtsatzes steht der Hauck Online Shop mit einem umfangreichen Sortiment an Hydraulikkomponenten zur Verfügung.

Wann sollte man einen Hydraulikzylinder vom Fachbetrieb reparieren lassen?

Ein Hydraulikzylinder sollte immer dann vom Fachbetrieb repariert werden, wenn die Kolbenstange beschädigt ist, innere Leckage vorliegt, der Zylinder sehr hohe Drücke verarbeitet oder wenn die nötige Ausrüstung und Erfahrung für eine sichere Demontage fehlen. In diesen Fällen übersteigt der Aufwand die Möglichkeiten einer betriebsinternen Reparatur.

Konkret empfiehlt sich die Beauftragung eines Fachbetriebs in folgenden Situationen:

• Die Kolbenstange weist Riefen, Korrosion oder Verformungen auf und muss geschliffen, verchromt oder ersetzt werden.
• Der Zylinder zeigt trotz Dichtungswechsel weiterhin Leckage, was auf tiefergehende mechanische Schäden hindeutet.
• Es handelt sich um einen Großzylinder oder einen Zylinder mit komplexer Bauform, der spezielle Werkzeuge und Prüfstände erfordert.
• Der Zylinder ist in eine sicherheitskritische Anlage eingebunden, bei der Fehler schwerwiegende Folgen haben können.
• Die Ursache der Leckage ist unklar und eine fachkundige Diagnose notwendig ist.

Eine fachgerecht durchgeführte Hydraulikzylinder-Reparatur verlängert die Lebensdauer der Anlage deutlich und verhindert Folgeschäden an anderen Systemkomponenten.
