Teleskop-Hydraulikzylinder unterscheiden sich bei der Reparatur grundlegend von einstufigen Standardzylindern, weil ihr mehrstufiger Aufbau deutlich mehr Dichtungssysteme, Führungselemente und Passungen umfasst. Jede zusätzliche Stufe erhöht die Komplexität der Demontage, der Fehlerdiagnose und der Instandsetzung. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Aufbau, typische Schäden und die Entscheidung zwischen Reparatur und Austausch.
Wie ist ein Teleskop-Hydraulikzylinder aufgebaut?

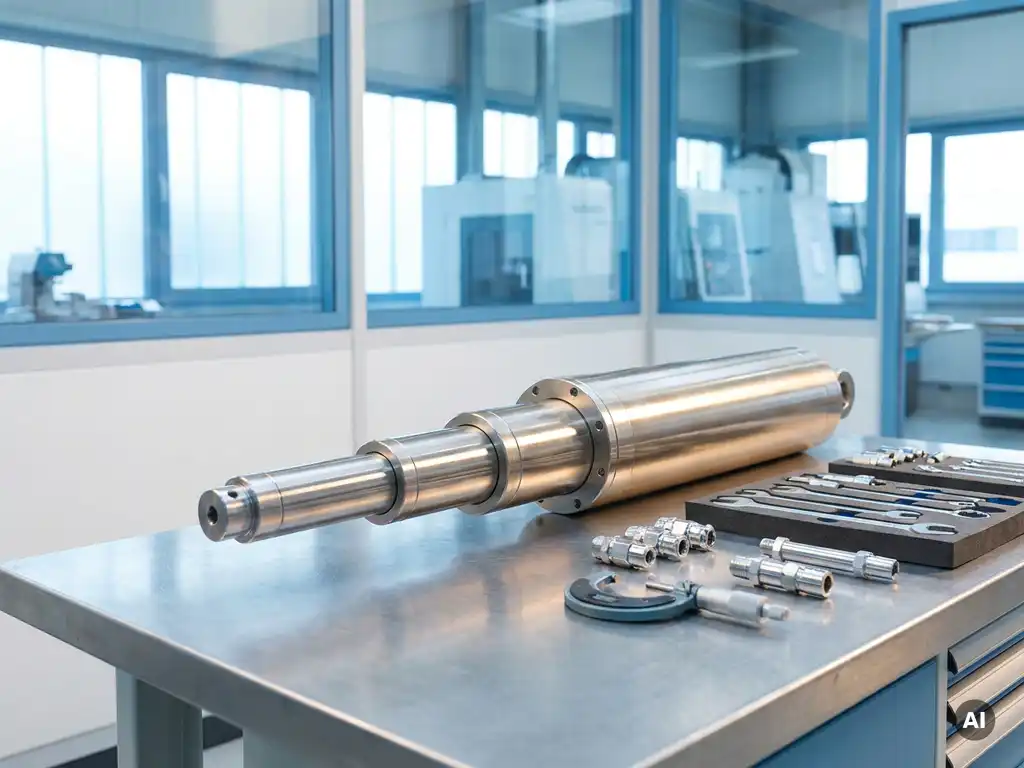

Ein Teleskop-Hydraulikzylinder besteht aus mehreren ineinandergeschachtelten Rohrstufen, die sich beim Ausfahren nacheinander austeleskopieren. Das äußerste Rohr bildet das Hauptgehäuse, während jede innere Stufe als eigenständiger Kolben und gleichzeitig als Zylinder für die nächste Stufe fungiert. Dieses Prinzip ermöglicht sehr große Hübe bei vergleichsweise kurzer Einbaulänge.
Jede Stufe verfügt über ein eigenes Dichtungsset sowie Führungsbänder, die sowohl axiale Kräfte aufnehmen als auch die Rohre zentrieren. Die Stufenübergänge werden durch präzise gefertigte Anschlagringe gesichert, damit keine Stufe unkontrolliert aus dem Verband herausgezogen werden kann. Hinzu kommen Einlassbohrungen und interne Kanäle, die das Hydrauliköl gezielt zu den einzelnen Druckräumen leiten. Der Gesamtaufbau ist damit deutlich vielschichtiger als bei einem einstufigen Zylinder gleicher Hublänge.
Warum ist die Reparatur von Teleskopzylindern komplexer als bei Standardzylindern?
Die Reparatur eines Teleskop-Hydraulikzylinders ist komplexer als bei Standardzylindern, weil jede Stufe einzeln demontiert, gereinigt, geprüft und wieder zusammengebaut werden muss. Statt eines einzigen Dichtungssatzes sind mehrere aufeinander abgestimmte Dichtungssysteme zu ersetzen, und jede Stufe bringt eigene Toleranzen und Passdurchmesser mit.
Besonders anspruchsvoll ist das korrekte Einhalten der Montagereihenfolge. Werden Stufen in falscher Abfolge zusammengesetzt oder Führungsbänder falsch positioniert, entstehen Undichtigkeiten oder Verkantungen im Betrieb. Außerdem sind die Anschlagringe oft gesichert und müssen mit Spezialwerkzeug gelöst werden, ohne die empfindlichen Oberflächen der Rohre zu beschädigen. Selbst kleine Kratzer auf den Gleitflächen können nach der Montage zu schnellem Dichtungsverschleiß führen. Wer Hydraulikzylinder reparieren lässt, sollte daher auf einen Fachbetrieb mit entsprechender Erfahrung und den notwendigen Prüfmitteln setzen.
Welche Schäden treten bei Teleskop-Hydraulikzylindern am häufigsten auf?
Die häufigsten Schäden bei Teleskop-Hydraulikzylindern sind Dichtungsverschleiß, Korrosion an den Stufenrohren sowie Riefen und Kratzer auf den Laufflächen. Diese Schadensbilder treten deutlich öfter auf als bei einstufigen Zylindern, weil die Teleskopstufen größere freiliegende Oberflächen haben und stärker äußeren Einflüssen ausgesetzt sind.
Im Einzelnen lassen sich folgende Schadensbilder unterscheiden:
- Dichtungsverschleiß: Durch Alterung, Druckspitzen oder verschmutztes Hydrauliköl verlieren Dichtungen ihre Elastizität. Bei Teleskopzylindern betrifft dies mehrere Dichtungsebenen gleichzeitig.
- Korrosion und Oberflächenschäden: Freiliegende Stufenrohre rosten bei unzureichendem Schutz oder wenn Schmutz und Feuchtigkeit dauerhaft einwirken.
- Riefen auf Gleitflächen: Eindringende Partikel, etwa durch beschädigte Abstreifer, hinterlassen Längsriefen, die Dichtungen zerstören.
- Verbogene oder deformierte Stufen: Überlastung, Seitenkräfte oder unsachgemäße Handhabung können einzelne Rohrstufen verformen, was zu Klemmen und ungleichmäßigem Ausfahren führt.
- Verschlissene Führungsbänder: Abgenutzte Führungselemente verursachen Spiel zwischen den Stufen und erhöhen den Verschleiß an Dichtungen und Laufflächen.
Viele dieser Schäden entstehen schleichend und werden erst bemerkt, wenn der Zylinder sichtbar Öl verliert oder sich ungleichmäßig bewegt. Regelmäßige Hydraulikzylinder-Wartung hilft, Schadensbilder frühzeitig zu erkennen und teure Folgeschäden zu vermeiden.
Wie läuft die Demontage eines Teleskopzylinders bei der Reparatur ab?
Die Demontage eines Teleskopzylinders beginnt mit der vollständigen Druckentlastung und Ölentleerung, gefolgt vom schrittweisen Herausziehen der Stufen in der Reihenfolge von innen nach außen. Jede Stufe wird einzeln gesichert, gereinigt und auf Schäden untersucht, bevor die nächste demontiert wird.
Im Detail umfasst die Demontage folgende Schritte:
- Druckentlastung und Ölentleerung: Der Zylinder muss vollständig drucklos sein. Restöl wird abgelassen, um saubere Arbeitsbedingungen zu schaffen.
- Äußere Reinigung: Vor dem Öffnen werden alle Außenflächen gereinigt, damit kein Schmutz in die Dichtungsbereiche gelangt.
- Lösen der Anschlag- und Sicherungsringe: Mit geeignetem Spezialwerkzeug werden die Sicherungselemente der einzelnen Stufen gelöst, ohne die Oberflächen zu beschädigen.
- Stufenweises Herausziehen: Die innerste Stufe wird zuerst entnommen, dann die nächste. Jede Stufe wird sofort markiert und in der richtigen Lage abgelegt, um Verwechslungen zu vermeiden.
- Prüfung aller Komponenten: Laufflächen, Führungsbänder, Dichtungssitze und Anschlagringe werden auf Maßhaltigkeit und Oberflächenzustand geprüft.
- Dokumentation: Schäden und Maße werden festgehalten, um die richtigen Ersatzteile beschaffen zu können.
Die Montage erfolgt in umgekehrter Reihenfolge. Besondere Sorgfalt gilt dabei dem Einsetzen der neuen Dichtungen und Führungsbänder, die stets ölfeucht eingebaut werden sollten, um Beschädigungen beim ersten Ausfahren zu vermeiden.
Wann lohnt sich die Reparatur eines Teleskopzylinders – und wann nicht?
Die Reparatur eines Teleskopzylinders lohnt sich, wenn die Stufenrohre keine strukturellen Schäden aufweisen und die Laufflächen noch innerhalb der zulässigen Toleranzen liegen. Sind die Rohre verbogen, stark korrodiert oder weisen tiefe Riefen auf, übersteigen die Instandsetzungskosten häufig den Wert eines Neuzylinders.
Als Faustregel gilt: Sind ausschließlich Verschleißteile wie Dichtungen, Führungsbänder und Abstreifer betroffen, ist eine Reparatur wirtschaftlich sinnvoll. Spezielle Teleskopzylinder für besondere Einbausituationen oder mit langen Lieferzeiten rechtfertigen auch aufwendigere Instandsetzungen, wenn die Grundstruktur intakt ist. Hingegen sollte bei stark deformierten oder tiefgreifend korrodierten Stufen der Austausch ernsthaft in Betracht gezogen werden, da nachbearbeitete Laufflächen die ursprüngliche Oberflächenqualität selten vollständig erreichen. Ein erfahrener Fachbetrieb kann nach einer gründlichen Inspektion eine fundierte Empfehlung geben.
Welche Ersatzteile werden bei der Instandsetzung von Teleskopzylindern benötigt?
Bei der Instandsetzung eines Teleskop-Hydraulikzylinders werden in erster Linie stufenspezifische Dichtungssätze, Führungsbänder, Abstreifer und Anschlagringe benötigt. Da jede Stufe eigene Durchmesser hat, müssen alle Ersatzteile exakt auf die jeweilige Stufengröße abgestimmt sein.
Zu den typischen Ersatzteilen gehören:
- Dichtungssätze je Stufe: Kolbendichtungen, Stangendichtungen und Statikdichtungen in den passenden Abmessungen
- Führungsbänder: Kunststoff- oder Bronzeführungen, die das seitliche Spiel der Stufen begrenzen
- Abstreifer: Schützen die Laufflächen vor eindringendem Schmutz und verlängern die Dichtungslebensdauer
- Anschlag- und Sicherungsringe: Sichern die Stufengrenzen und müssen bei Beschädigung ersetzt werden
- Ggf. Hydrauliköl: Nach einer Reparatur sollte das Öl auf Partikelbelastung geprüft und bei Bedarf erneuert werden
Für Sonderkonstruktionen oder ältere Zylinder sind Ersatzteile nicht immer ab Lager verfügbar und müssen gefertigt werden. Ein gut sortiertes Ersatzteillager und Zugang zu einem breiten Sortiment an Hydraulikkomponenten sind daher entscheidend für kurze Reparaturzeiten.
Wie Hauck Hydraulik-Technik bei der Instandsetzung von Teleskopzylindern hilft
Wir bei Hauck Hydraulik-Technik verfügen über langjährige Erfahrung in der professionellen Instandsetzung von Hydraulikzylindern aller Art, einschließlich komplexer Teleskopkonstruktionen. Unser Reparaturservice deckt den gesamten Prozess ab:
- Gründliche Schadensanalyse: Wir prüfen jeden Zylinder systematisch auf Maßhaltigkeit, Oberflächenzustand und Funktionsfähigkeit aller Komponenten.
- Fachgerechte Demontage und Montage: Unsere Techniker führen die stufenweise Zerlegung mit Spezialwerkzeug durch und halten dabei alle Toleranzen ein.
- Umfangreiches Ersatzteillager: Dank unseres breiten Sortiments können wir viele Dichtungssätze, Führungsbänder und Anschlagringe kurzfristig bereitstellen.
- Moderne Prüfstände: Nach der Montage wird jeder instandgesetzte Zylinder unter realen Druckbedingungen getestet, bevor er den Betrieb verlässt.
- Klare Wirtschaftlichkeitseinschätzung: Wir geben Ihnen eine fundierte Empfehlung, ob sich die Reparatur lohnt oder ein Neuzylinder die bessere Wahl ist.
Ob akute Störung oder geplante Wartung: Nehmen Sie jetzt Kontakt zu uns auf und schildern Sie uns Ihren Fall. Wir beraten Sie schnell, kompetent und ohne Umwege.
