Präzisions Rundknetmaschine

Aggregat für eine Rundknetmaschine.

Kunde

Hersteller von Umformtechnik

Anwendung

Aggregat zur Versorgung einer Präzisions-Rundknetmaschine.

Kundenanforderungen

  • Kompakter Aufbau nach Vorgaben des Kunden.
  • Übergabe der Anschlussleitungen auf einer gemeinsamen Schottleiste.
  • Absperrsitzventil mit aktiver Stellungsüberwachung für den Hauptkreislauf.
  • Reserveplatz mit separatem Deckel zum einfachen Nachrüsten eines zusätzlichen 30 kW-Motors.
  • Pulsationsarmer Nebenstromkreislauf.
  • Öl-/Luftkühler ist extern aufgestellt.

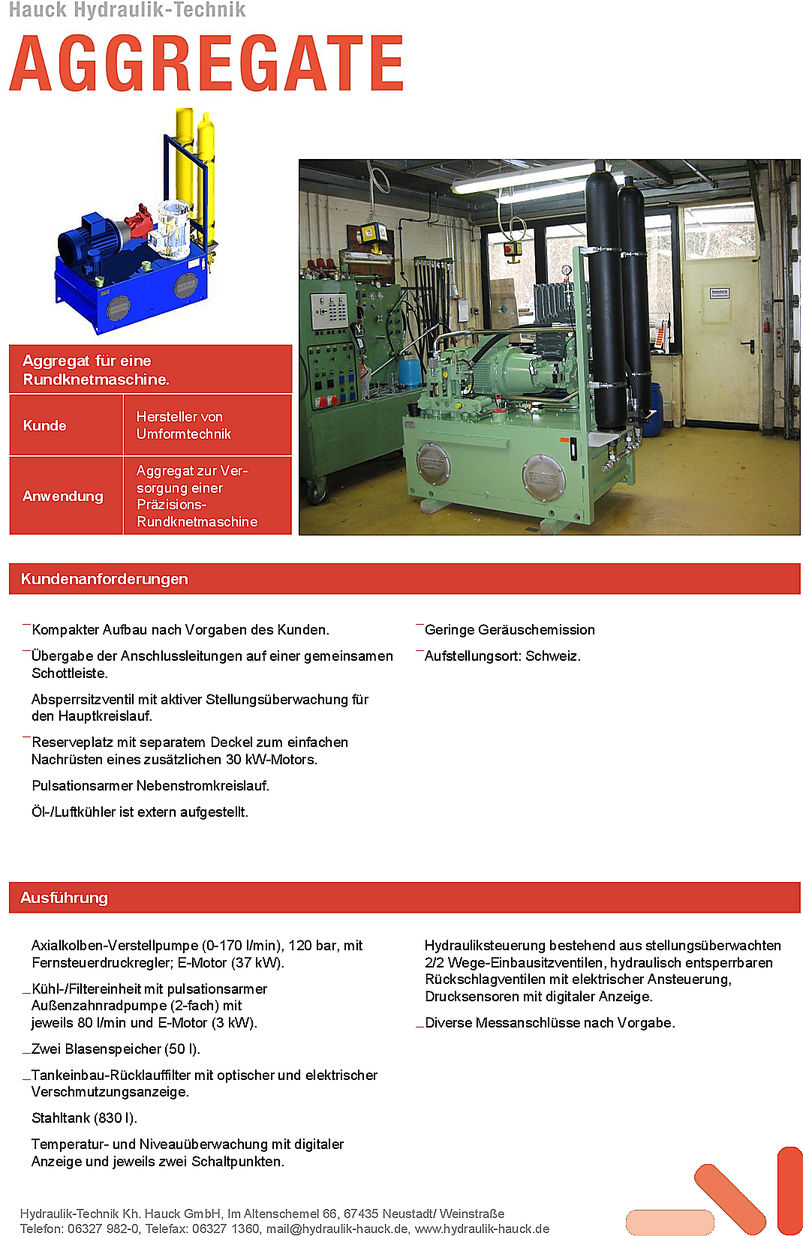

PDF Projekt Praezisions Rundknetmaschine

Download PDF

Projekt Praezisions Rundknetmaschine

Ausführung

Axialkolben-Verstellpumpe (0-170 l/min), 120 bar, mit Fernsteuerdruckregler; E-Motor (37 kW).

Kühl-/Filtereinheit mit pulsationsarmer Außenzahnradpumpe (2-fach) mit jeweils 80 l/min und E-Motor (3 kW).

Zwei Blasenspeicher (50 l).

Tankeinbau-Rücklauffilter mit optischer und elektrischer Verschmutzungsanzeige.

Stahltank (830 l).

Temperatur- und Niveauüberwachung mit digitaler Anzeige und jeweils zwei Schaltpunkten.

Hydrauliksteuerung bestehend aus stellungsüberwachten 2/2 Wege-Einbausitzventilen, hydraulisch entsperrbaren Rückschlagventilen mit elektrischer Ansteuerung, Drucksensoren mit digitaler Anzeige.

Diverse Messanschlüsse nach Vorgabe.
